脱硫灰对混凝土的影响及对策

近年来，环保对工厂排放废气有越来越高的要求。限制废气中二氧化硫含量，使得电厂普遍采用石灰水或石灰粉通过高雾喷头入除硫塔，与进入封闭塔内150℃高温烟气接触，中和二氧化硫，生成脱硫灰——以亚硫酸钙、硫酸钙为主、含有少量粉煤灰飞灰和氢氧化钙、碳酸钙的混合物。

1.脱硫灰用于混凝土会带来什么后果

由于各电厂脱硫工艺和煤质不同，脱硫灰成分不固定，因此使用脱硫灰，混凝土不一定缓凝。而当脱硫灰中亚硫酸钙占的比例高时，会造成水泥和外加剂的相容性变差，混凝土安定性下降，干缩增大，混凝土出现缓凝现象，缓凝时间超过48小时，甚至更长。而且混凝土的后期强度还可能降低。有资料表明，当亚硫酸钙含量达到60%时，脱硫灰会使混凝土90d强度降低10MPa。

2.如何鉴别脱硫灰

由于脱硫灰是烟尘中的细灰和氧化钙发应生成的以石膏为主的产物，因此其外观颜色浅，手感比粉煤灰细腻。又因为其中含有氧化钙，将其放入器皿中，稍加水搅拌，滴入酚酞溶液呈碱性，酚酞变红。而且因氧化钙（石灰），石灰与水反应是放热过程，水温会上升。又因其主要成分是石膏，这种灰放在空气中若干天就会发硬。脱硫灰目前主要用作水泥的调凝剂，但许多时候粉煤灰供应商也把它运到搅拌站，当做“粉煤灰”使用。

3.怎么鉴别脱硫灰是否含有亚硫酸钙

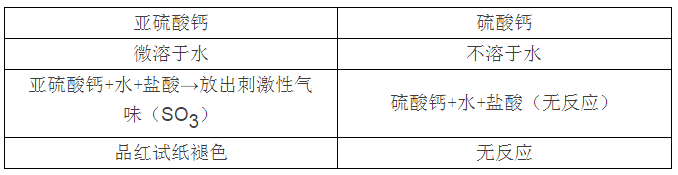

用酚酞检验，此方法只能鉴别是不是脱硫灰，但不能鉴别这种灰是否可以采用。鉴别方法如下表。

此种方法适用于混凝土生产企业，操作方便快捷，可定性鉴别脱硫灰（脱硫石膏）中是否含有亚硫酸钙。为安全起见，建议检测时放出刺激性气味的“粉煤灰”不要验收入仓。

4.脱硫灰造成混凝土结构缓凝的对策

使用脱硫灰的混凝土如果缓凝超过48小时，后期强度可能会降低（粉煤灰中亚硫酸钙含量不同，对强度影响也不同），若是墙、柱结构，建议拆除返工，因为墙、柱不仅要承受本层荷载，还要承受上部各层的荷载。28d后强度不合格加固费用更高。

若脱硫灰掺量很小，混凝土缓凝时间又不长，工程可待混凝土养护到600℃·d时，采用回弹等非破坏检测鉴定是否需要加固处理。这要求技术人员认真做好每天气温记录为计算℃·d值提供可靠依据。

引起混凝土严重缓凝的脱硫灰，应尽快从储仓中清除，因为这种灰很黏，时间久了会结硬造成清仓困难。
